　　1–簡介

　　的工程師使用最先進的技術設計了的55除濕機。該裝置耐用，操作簡單。

　　當遵循本手冊中列出的建議時，裝置可以提供多年的無故障服務。強烈建議在操作設備之前閱讀整本手冊。該手冊描述了除濕機的工作原理，以及如何從設備獲得最佳服務。雖然除濕機易于操作，但它與大多數處理設備有點不同。

　　丁赫裝置包括一個加熱器，用于清除裝置中的水分。（加熱器用于“重新激活”干燥的裝置中的材料）本手冊中描述的裝置具有電再激活功能。圖1-1顯示了一個典型的裝置。

　　重新啟動：電==?間接燃氣=?直接燃氣=?

　　配置：鼓風機=?甲=?

　　干燥劑：硅膠=鋰=?分子量=?=?

　　選項：混合膜=加熱/冷卻線圈=?過濾=?=?=?

　　如果不了解本手冊的任何部分，或者有關于除濕機的問題，請致電服務運營部，并致電服務運營技術人員聯系。

　　2–安全注意事項

　　關注使用或服務裝置的任何人的安全。如果未經訓練的人試圖為該裝置提供服務，則裝置內的一些部件可能是危險的。在本手冊中，指出了在使用裝置時可能發生的危險。還列出了應采取的預防措施，以避免這些危險。

　　在本手冊中，使用不同類型的消息來警告可能存在的危險問題：

　　立即危險，將導致嚴重的人身傷害或一個警告危險或不安全的做法可能導致嚴重的人身傷害或死亡。

　　注意

　　危險或不安全的做法可能導致輕微的人身傷害或適當?shù)膿p壞。

　　注意

　　危險或不安全的做法，不會導致人身傷害，但可能導致財產損失。

　　使用或維修設備時請注意以下幾點：

　　單元可以連接高達575。該裝置可以產生足夠的電壓和電流，造成嚴重傷害或死亡。在裝置內部工作之前，請務必關閉電源并鎖定電源。只有經過培訓的電工才能與電氣部件一起工作。

　　一個警告

　　單元內的兩個鼓風機以高速旋轉。如果在轉動時放入鼓風機內，手可能會受到嚴重傷害。打開本機時，請將手遠離鼓風機。在使用機器之前，請留出足夠的時間讓鼓風機完全停止。

　　在較大的單元中使用的輪子可以重達幾百磅。沒有第二個人的幫助，切勿嘗試抬起車輪。滾動輪通常更容易。當車輪在車輪內部附近工作時，車輪被支撐起來，使用擋塊防止車輪意外移動。

　　設計用于戶外使用的裝置不防水和防風雨，除非所有蓋子都固定到位。

　　注意

　　在正常操作期間，請勿在卸下檢修面板的情況下運行設備。這可以使?jié)窨諝獾竭_應該干燥的機器部件。

　　不要在再活化入口過濾器上使用任何類型的過濾器涂層。該過濾器位于電加熱元件的上游。一些過濾器涂層釋放出揮發性化學物質，可以將其吸入加熱元件中。這可能會造成火災。（如果在過程空氣管道中安裝了過濾器，則可以在此過濾器上使用過濾器涂層。過程空氣不會通過加熱元件。）

　　一個警告

　　電加熱器和固態功率控制器安裝在電控制外殼中。這些部件可承載208至575的高壓。只有經過培訓的電工才能對這些部件進行操作。

　　僅適用于含有氯化鋰的?車輪的單元（技術數據表中列出的車輪類型，車輪上刻有55）–

　　注意

　　除非車輪轉動且重新啟動加熱器打開，否則不要讓空氣穿過?和車輪。如果機器長時間關閉，必須采取一些預防措施來保護輪。即使機器關閉，潮濕的空氣也可以繼續通過車輪。如果風扇或空氣裝置仍在系統中運行，則尤其如此。最終，大量的水分會聚集在車輪中。這可能會損壞車輪。有關長期關閉的說明，請參見第6節“維護”。

　　不要用水或任何溶劑清洗車輪。這將永久損壞車輪。

　　不要在使用直接燃燒氣體再活化的除濕機中使用氯化鋰輪。車輪可能已損壞。

　　請閱讀本手冊的所有內容。請仔細，完整地遵守指示。請?zhí)貏e注意安全說明和注意事項。

　　3–操作說明

　　3.1控制和指標

　　圖3-1顯示了機器主面板上的控件：

　　自動//手動開關–

　　只要設備接通電源并準備好運行，自動/關閉/手動開關的中心就會亮起。當此開關設置為手動位置時，單元將持續運行。當開關設置為自動位置時，設備將在遠程傳感器（如濕度控制器）的控制下運行。將開關轉到關閉位置以停止裝置。如果開關設置為手動或自動，則在其中一個安全傳感器檢測到故障時，設備將停止。

　　操作員顯示–

　　操作者

　　交錯

　　自動/關閉/手動

　　開關

　　警告燈

　　故障燈

　　圖3-1

　　主控制面板

　　此面板顯示機器的狀態，還顯示任何故障或警告消息。使用此顯示檢查重新激活的入口和出口溫度以及機器運行時間。也可以使用此面板設置機器的操作設定點，但其中一些功能需要密碼。（有關故障或警告消息的更多信息，請參閱第7節–故障排除）請注意，操作員顯示器僅報告來自機器的信息–它不是控制器。如果顯示器由于某種原因不能正常工作，則除濕器的其余部分可以繼續正常運行。如果有警報，則必須在機器本身上取消警報，并且還必須在顯示屏上取消警報指示。

　　故障和警告指標–

　　該裝置有幾個安全電路。如果其中一個電路檢測到問題，設備可能會以多種方式指出：

　　警告–機器將繼續運行，操作員界面上將顯示警告消息。警告指示燈將亮起。

　　故障–機器將停止，操作員界面上將顯示故障消息。故障指示燈將亮起。

　　有關更多信息，請參閱第7節–故障排除。要測試故障指示燈，請按下控制旋鈕。

　　緊急停止開關–

　　有些機器配有可選的急停開關。按下此開關可在緊急情況下快速停止機器。（請勿使用此開關定期停止機器–這可能會損壞加熱元件。）要重置急停開關，請將頂部翻轉，使其彈出。

　　上的指標–

　　該裝置由稱為“可編程邏輯控制器55或”?的小型計算機控制。“有幾個指示燈，在故障排除時可能會有所幫助。通常，操作員不必使用這些指示器。指示器在第7節–故障排除。

　　3.2啟動單元

　　1.有些設備的前面板上有一個斷路開關。確保此開關已打開。

　　2.檢查自動/關閉/手動開關的中心是否點亮。這意味著該裝置有電。操作員界面將顯示機器已準備好運行。見圖3-2。

　　這僅指除濕器本身（加熱器，再激活風扇，驅動電機等）。

　　狀態這是指整個設備系列，包括除濕機和安裝在除濕機上游或下游的任何提供的設備（預熱器，后冷卻器等）。

　　如果本機具有遠程傳感器（如濕度調節器），或者可以通過遙控系統打開，請將自動/關閉/手動開關設置為自動。該單元將開始運行，操作員界面將顯示機器正在運行。見圖3-3。（如果設備未運行，請檢查濕度調節器上的設定值。）3.啟動機器–

　　如果本機沒有遙控傳感器，請將自動/關閉/手動開關轉到手動。設備將開始運行，操作員界面將顯示機器正在運行。見圖3-3。

　　西門子

　　3-34.機器開機后，風扇啟動前會有10到30秒的正常延遲。當機器升溫至正常工作溫度（機器運行的前60分鐘）時，機器將不會顯示重新激活低溫警告。

　　5.注意屏幕頂部的兩行。上線（）僅指除濕器本身。下線（狀態）是指整個設備系列，包括除濕機和安裝在除濕機上游或下游的任何提供的設備（預熱器，后冷卻器等）。

　　在的行上，有五種可能的跡象：

　　準備機器有電。沒有警報或警告，而且

　　只要收到“啟動”信號，系統就可以運行了。除濕機實際上正在運行。

　　清洗

　　當選擇開關關閉或系統停止要求除濕時，除濕輪必須繼續轉動，以便在停止前“干燥”。通常，吹掃循環運行三分鐘。

　　支持

　　系統在模式下運行，并且在沒有除濕器運行的情況下滿足所需的濕度條件（在面和旁路或恒定過程風扇上完全旁路）

　　除濕機出現故障。

　　在狀態行上，可能會出現四種跡象：

　　系統有電。沒有警報或警告，而且

　　只要收到“啟動”信號，系統就可以運行了。系統實際上正在運行。

　　清洗

　　當選擇開關關閉或系統停止要求除濕時，除濕輪必須繼續轉動，以便在停止前“干燥”。通常，吹掃循環運行三分鐘。

　　系統出現故障。

　　1.可在機器運行屏幕上查看當前值（）重新激活入口和出口溫度（參見圖3-3）。要查看與重新激活入口和出口溫度相關的詳細信息，請按按鈕。

　　（此處顯示的屏幕將出現在沒有濕度調節器或其他功能的機器上。在更高級的安裝中，機器上的屏幕可能略有不同。）

　　2.要重新激活入口和出口溫度，請分別按_按鈕。以下屏幕將顯示詳細的重新激活溫度信息。

　　以下是此屏幕上的項目：

　　重新激活出口溫度的設定值電流再激活入口或出口溫度“控制變量”–完全重新激活熱量輸出的百分比。

　　盡管溫度可能以°或°顯示，但出廠默認值為°。要返回機器運行顯示，請按按鈕，然后按按鈕。

　　3.4檢查系統和運行時間系統和運行時間顯示在機器運行屏幕上。

　　圖3-6

　　檢查系統和運行時間

　　以下是此屏幕上的項目：

　　系統總計為我的系統設置，我喜歡這個系統和任何一個系統

　　安裝在上游或下游的附加設備機器上的某些功能受到保護，因此只能由某些人員更換。嘗試更改其中一個功能或設置將需要密碼。

　　1.嘗試更改其中一個受保護的功能或設置時，系統將要求輸入密碼。

　　?按“用戶：”旁邊的文本框以突出顯示“用戶”框。2.首先輸入用戶名：

　　?使用彈出鍵盤輸入用戶名。

　　?按鍵接受此框中的新條目。

　　3.接下來，輸入密碼：

　　?按密碼旁邊的文本框：突出顯示密碼框。

　　?使用彈出鍵盤輸入密碼。

　　?按鍵接受此框中的新條目。

　　4.按確定將用戶名和密碼發送到控制器。

　　如果密碼正確，顯示屏將轉到受密碼保護的屏幕。

　　如果密碼不正確，顯示屏將繼續詢問密碼。

　　要檢查或更改日期和時間，請從（機器運行）屏幕開始。按按鈕，然后按設置日期和時間，進入日期和時間屏幕

　　圖3-8

　　日期和時間

　　在白色文本框中按日期和時間以更改日期和時間設置。系統將要求輸入密碼。

　　輸入密碼后，機器將顯示一個彈出鍵盤，用于設置年，月，日，小時，分鐘和秒的字段。

　　?使用彈出鍵盤輸入值。

　　?按鍵接受此框中的新條目。

　　3.7改變反應溫度和設置

　　通常，不需要更改這些設置。這些設置只能由人員或經過培訓的技術人員更改。

　　1.要檢查重新激活出口溫度，請從（機器運行）屏幕（圖3-3）按按鈕，然后按_按鈕進入（重新激活）屏幕。見圖3-9。

　　3.一旦顯示返回到重新激活設定點和屏幕，使用彈出鍵盤選擇要更改的任何字符。再次按保存更改并返回“重新激活設定值”和“”屏幕。2.按文本框以突出顯示設定值的字段。系統將要求輸入密碼。有關說明，請參見第3.5節。

　　4.從重新激活設定值和屏幕（圖3-9）中，按，或文本框以突出顯示控制值的相應字段。系統將顯示一個屏幕，用于設置重新激活控制系統的參數。使用彈出鍵盤選擇要更改的任何字符。再次按鍵以顯示更改并返回重新激活設定點和屏幕。

　　5.從“重新激活設定值”和“”屏幕（圖3-9）中，按最小或最大文本框以突出顯示圖表比例的相應字段。系統將顯示一個屏幕，用于設置最小或最大圖表比例值。使用彈出鍵盤選擇要更改的任何字符。再次按保存更改并返回“重新激活設定值”和“”屏幕。

　　6.在和屏幕（圖3-9）中，按文本框以突出顯示模式的字段。系統將為模式提供以下選項：

　　調節模式，其中響應于回路的輸出值的階躍變化來測量過程響應。計算基于受控系統的最大上升速率和死區時間。成功預調節將導致在完成時切換到自動模式。

　　微調應遵循預調節。該過程將基于振蕩的幅度和頻率最小化過程值的振蕩。成功的微調將導致在完成時切換到自動模式。

　　根據回路的指定參數校正輸出值。

　　用戶指定循環的輸出值。

　　?：已實施先前的模式更改，并可以進行后續模式更改。

　　選擇所需的模式，然后按鍵。返回重新激活設定值和屏幕后，按保存模式更改。

　　可以從“高級設置”菜單設置附加限制（最小/最大重新激活加熱到溫度，過程風扇延遲等）。要從重新激活設定點和屏幕訪問“高級設置”菜單，請按，然后按。要更改這些值，請選擇該字段并按上述方法進行更改。

　　注意：如果在退出前未按下，則關閉電源后更改的參數將會丟失。

　　7.在和屏幕（圖3-9）中，按按鈕，然后按。系統將顯示一個屏幕，用于設置系統傳感器的最大值和最小值。要更改這些值，請選擇該字段并按上述方法進行更改。

　　偏移量：

　　更改濕度設定點和設置

　　有些系統是有線的，因此它們會對濕度變送器的輸入做出反應。控制系統允許檢查濕度設定值并更改控制回路中的值。通常，不需要更改這些設置。這些設置只能由人員或經過培訓的技術人員更改。

　　圖3-11

　　濕度設定點和屏幕

　　1.要檢查濕度設定值，請在（機器運行）屏幕（圖3-3）中按按鈕，然后按＆按鈕訪問（溫度設定值）和（）屏幕。見圖3-11。

　　2.按文本框以突出顯示設定值的字段。系統將要求輸入密碼。有關說明，請參見第3.5節。

　　3.顯示屏返回濕度設定點和屏幕后，使用彈出鍵盤選擇要更改的任何字符。再次按保存更改并返回濕度設定點和屏幕。

　　4.在和屏幕（圖3-11）中，按，或文本框以突出顯示控制值的相應字段。系統將顯示一個屏幕，用于設置重新激活控制系統的參數。使用彈出鍵盤選擇要更改的任何字符。再次按保存更改并返回“重新激活設定值”和“”屏幕。

　　5.在和屏幕（圖3-11）中，按最小或最大文本框以突出顯示圖表比例的相應字段。系統將顯示一個屏幕，用于設置最小或最大圖表比例值。使用彈出鍵盤選擇要更改的任何字符。再次按保存更改并返回“重新激活設定值”和“”屏幕。

　　6.在和屏幕（圖3-11）中，按文本框以突出顯示模式的字段。

　　調節模式，其中響應于回路的輸出值的階躍變化來測量過程響應。計算基于受控系統的最大上升速率和死區時間。成功預調節將導致在完成時切換到自動模式。

　　微調應遵循預調節。該過程將基于振蕩的幅度和頻率最小化過程值的振蕩。成功的微調將導致在完成時切換到自動模式。

　　根據回路的指定參數校正輸出值。

　　用戶指定循環的輸出值。

　　?：已實施先前的模式更改，并可以進行后續模式更改。

　　選擇所需的模式，然后按鍵。返回濕度設定值和屏幕后，按保存模式更改。

　　注意：如果在退出前未按下，則關閉電源后更改的參數將會丟失。

　　3.9更改其他控制環的設置值和設置

　　除濕系統可以以許多不同的方式建立，并且包括安裝在除濕器上游和下游的不同類型的設備。如果系統包括這些組件中的一些，則該單元的控制系統將包括對它們的控制。

　　當機器正常運行時，不需要檢查或更改這些控件中的任何設置。這些設置只能由技術人員或其他合格人員更改。

　　1.在（機器運行）屏幕（圖3-3）中，按按鈕進入控制設置屏幕。在此屏幕中，具有以下控制功能

　　可以訪問：

　　＆———————-面對并繞過

　　———————加濕器控制

　　———————-處理流出控制

　　———————-1控制

　　2———————-2控制

　　———————-預熱1加熱器控制

　　2———————-預熱2加熱器控制

　　?〇?———————控制

　　?〇?———————后熱控制

　　_——————重新激活控制

　　——-重新激活加熱到控制

　　———————-重新激活預冷控制

　　2.要更改變量，請按照前面介紹的重新激活加熱器控制回路（第3.7節）中的步驟進行操作。

　　3.10對報警的反應

　　注–操作員界面顯示報告除濕機內的操作條件，但它們實際上是兩個獨立的單元。如果觸發警報，則必須在兩個位置進行校正–在除濕器本身以及操作員顯示屏上。

　　1■如果設備檢測到故障情況，顯示屏上的按鈕將閃爍紅色（參見圖3-12），控制面板上的故障指示燈將亮起。如果出現警告，顯示屏上的按鈕將閃爍黃色，控制面板上的警告燈將亮起。

　　3.從故障中恢復過程分為三個步驟。必須清除兩者的故障2.要查看故障或警告的詳細信息，請按按鈕。圖3-13顯示了顯示屏可能出現的屏幕類型。

　　除濕器和操作員界面顯示。

　　?在除濕機上，找出導致故障的問題原因并進行糾正。

　　?在除濕機上，通過將開關移至關閉位置，然后將其返回到自動或手動，重置選擇開關（自動/關/手動）。

　　?在操作員界面顯示屏上，按確認按鈕（確認警報）以清除消息和警報符號。

　　清除故障信息后，按下返回主屏幕

　　背部。顯示屏將顯示“”。有關更多信息，請參見第7節–故障排除。

　　4.要查看過去警報條件的歷史記錄，請按按鈕，然后按。見圖3-14

　　報警歷史顯示

　　3.11停止裝置

　　1.將自動/關閉/手動開關轉到關閉。

　　2.將開關設置為關閉后，本機將繼續運行三分鐘。這樣可以有時間冷卻再激活加熱器。當機器執行此操作時，操作員顯示中的和行都將指示清除。三分鐘后，設備將停止，顯示屏將顯示。

　　注意

　　除緊急情況外，請勿通過斷開主電源斷開連接來關閉系統。斷開主電源斷開將導致所有組件立即關閉并切斷電源。硬關閉會損壞系統，因為組件不會以受控方式冷卻。

　　3.有些裝置的前面板上有一個斷路開關。在此類型的設備上，關閉斷路開關。

　　3.12長期關機

　　如果機器長時間關閉，必須采取一些特殊的預防措施來保護?輪。即使機器關閉，潮濕的空氣也可以繼續通過車輪。如果風扇或空氣裝置仍在系統中運行，則尤其如此。最終，大量的水分會聚集在車輪中。這可能會損壞車輪。有關長期停機的說明，請參閱第6節–維護。

　　3-15

　　4–經營原則

　　4.1除濕器操作原理

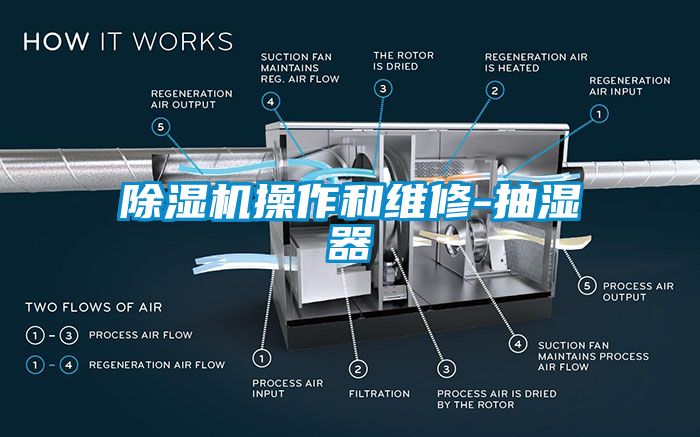

　　圖4-1顯示了裝置如何去除中的水分「系統的“心臟”是?輪。圖4-1中的細節顯示了這個輪子的制作方法。輪具有一系列以蜂窩圖案布置的空氣通道或通道。可以沿任一方向迫使空氣通過這些通道。

　　車輪內的通道浸漬了一種稱為“干燥劑■”的特殊物質。當這種物質接觸潮濕的空氣時，它會吸收水分。當干燥劑被加熱時，它會釋放水分。圖4-2顯示了如何在單元中使用該原理。一個例子是使用裝置來干燥儲藏室中的空氣。

　　阻尼“過程”空氣從儲藏室被拉入裝置。如詳細所示，這些空氣通過?輪中的通道吸入。干燥劑吸收空氣中的大部分水分。一旦“干燥”，處理空氣就會被送回儲藏室。此時，水分已從處理空氣中取出，并“存儲”在?輪中。

　　接下來的工作是從車輪上除去這些水分。如前所述，干燥劑在加熱時會釋放水分。熱空氣可以保持大量的水分。當熱空氣到達干燥劑時，水分被釋放并且干燥劑被“重新激活”■在裝置中，從室外取出“再活化”空氣流并加熱。再活化空氣的正常溫度范圍為190°至300°。熱輸入由電加熱元件電再激活“）提供。

　　加熱后的空氣通過?輪中的通道。干燥劑將水分釋放到加熱的空氣流中。最后，潮濕的再激活空氣被排出室外。此時，水分已經從儲藏室移動到車輪，然后從車輪移動到外部空氣中。該過程繼續，直到單元關閉。

　　在單元中，兩個動作同時發生在車輪的不同部分。車輪的所有部分都經歷以下循環過程：圖4-1和圖4-2顯示，在某一時刻，車輪被用來吸收水分，片刻之后，車輪被加熱以驅除水分。

　　?在過程開始時，車輪的這一部分暴露在潮濕的“過程”

　　?當車輪轉動時，車輪的這一部分在加熱的“再激活”流下移動“然后車輪的這部分被加熱的空氣干燥。

　　?最后，車輪的干燥部分再次進入“過程”區域，因此它可以吸收更多的水分，

　　在此循環期間，車輪不會停止。車輪的一側是吸收水分而另一側是干燥的。車輪轉動速度非常慢–每小時6到12轉。

　　?車輪經過精心設計。蜂窩材料是非金屬的，不會與細菌發生反應。在該模型中可以使用三種不同類型的干燥劑材料。請參閱下表：

　　干燥劑類型

　　顏色

　　印記

　　氯化鋰

　　灰色或黑色

　　2

　　鈦增強硅膠

　　紅色

　　高性能

　　銀灰

　　3

　　低露點

　　?「66?門

　　每種類型的輪子都有不同的方式從空氣中收集水分。氯化鋰輪使用一種稱為“吸收”的原理。氯化鋰在吸收水時會經歷物理變化。如果有足夠的水聚集，氯化鋰就會溶解。此時，輪子的結構可能被大量的水分損壞。

　　使用硅膠或分子篩的輪子取決于“吸附”原理。隨著水分的聚集，化學物質不會經歷物理變化。每個化學顆粒都可以與大量的水分子結合。每個水分子被吸引到硅膠分子外部的許多位置。分子篩輪使用類似的原理。在這種類型的輪子中，水分子被吸引到晶體結構內的位置。

　　在每種類型的車輪中，可以通過增加熱量來逆轉該過程。當干燥劑被加熱時，它會將水釋放到空氣中。必須添加其他幾個部件才能組成一臺工作機器。可以提供兩個鼓風機：一個用于處理空氣流，另一個用于再生空氣。包括驅動馬達以驅動車輪。

　　4.2關于單位

　　這是對操作原理的簡化說明。進一步說明說明了該原理在單元中的工作原理。圖4-2顯示了該機器的大部分重要部件：?輪，工藝氣流和再生氣流。但是，該裝置需要額外的部件才能運行。例如，裝置有兩個密封件，安裝在?車輪兩側的輪盤上。

　　這些密封將兩股空氣流分開–潮濕的工藝空氣和加熱的再生空氣。請注意，兩個氣流以相反的方向通過單元逆流流動“。）?車輪由小型驅動電機和皮帶轉動。彈簧式張緊器自動調節皮帶張力。

　　通過鼓風機將處理空氣拉過車輪。（請注意，鼓風機位于車輪的下游側–它“拉”而不是“推動”。）鼓風機下游包含一個減震器。通過調節該阻尼器，可以改變通過該單元的處理空氣量。這種調整很重要，將在“安裝”一節中再次討論。

　　系統的重新激活側具有一些相同的功能。通過第二鼓風機將空氣拉過車輪。同樣，包括阻尼器以調節再激活氣流。包括過濾器以防止再生空氣中的污垢堵塞車輪。在車輪的上游，再激活系統包括能量源。熱能由電加熱元件提供。這些加熱器提供“重新激活”干燥劑所需的熱量。

　　4.3可選的旁路

　　本機可配備可選的旁路管道。

　　輪的尺寸適合處理一定量的工藝空氣。當添加旁路選項時，該裝置可以傳遞比車輪可以直接處理的更多的處理空氣。（有關過程和旁通風量，請參閱本手冊隨附的“技術數據表”。）

　　4.4控制系統和功率分配

　　圖4-4顯示了帶電動再激活裝置的控制系統。單元由“可編程邏輯控制器”或“”控制.是一臺小型計算機，它執行一組簡單的命令或“程序”。程序被組織成一個連續重復的循環。正面的顯示每個輸入和輸出的狀態。有關這些的更多信息，請參閱“故障排除，

　　該單元的不同變化在三相的各種電壓下操作。鼓風機使用此電壓。為每個鼓風機馬達提供電動機起動器。在具有電再激活的單元上，改變或“調制”到一個加熱元件區域的功率。較大的機器具有額外的加熱元件，并且包括用于這些的附加接觸器。變壓器提供115，由設備中的控制器和指示器使用。

　　如果鼓風機電機卡住，它將開始吸取大量電流。每個電機啟動器都可以檢測到這種情況，并自動關閉故障電機。這也將關閉設備的其余部分。按下啟動器上的灰色或紅色“復位”按鈕可以復位每個電機啟動器。

　　4.5能量調節

　　再激活加熱器的尺寸設計為提供足夠的熱量以去除設備處理的最大量的水分。單元是有效的，因為熱輸入可以改變或“調制”。加熱器將始終提供足夠的熱量以使車輪保持“平衡”。這意味著車輪以與吸收水分相同的速度釋放水分。因為可以調節熱輸入，所以當水分負荷下降時使用的能量更少。

　　當再生空氣通過車輪時，空氣溫度下降，（水分在蒸發時“冷卻”再生空氣。）測試表明，當車輪處于平衡狀態時，再激活出口處的理想溫度為120°*

　　*–另一個值可能會列在上。數據表。

　　影響再激活出口溫度的因素有四個：

　　?重新激活入口處的溫度變化

　　?重新激活空氣流量的變化

　　?工藝氣流中水分負荷的變化

　　?電加熱器提供的熱量變化

　　如果再激活出口處的溫度略高于120°*，則不會必然表明存在問題。出口溫度低表明存在潛在問題。

　　*–另一個值可能會列在上。數據表。

　　出口溫度低的原因有四種：

　　?重新激活入口處的溫度大幅下降

　　?再生空氣流量大幅下降

　　?工藝氣流中的水分負荷大幅增加

　　?減少電加熱器的輸出

　　控制器將不允許機器超過30分鐘操作，如果溫度低于110?”

　　*–另一個值可能會列在上。數據表。

　　再激活加熱器設計用于產生足夠的熱量來處理完整的設計水分負荷。如果水分負荷小于最大值，則可以減少輸入的能量。控制或“調節”所用能量以在再激活氣流的輸出處保持恒定的120°*。輪子吸收的水分較少意味著在再活化空氣流中發生較少的蒸發冷卻。這意味著在再激活出口處維持120°*所需的熱量較少。精確的能量調節可在設備處理小于滿載時節省能源。

　　進入車輪的再生空氣絕不能超過325°*。高溫會損壞車輪。

　　*–另一個值可能會列在上。數據表。

　　4.6面部和旁邊選項

　　此選項有助于提供精確的濕度控制。（它也用于其他目的，但本節將集中于濕度控制。）可選設備包括兩個阻尼器：面控制器，控制通過干燥劑輪的氣流;旁路阻尼器，控制通過旁路管道的氣流。旁通管為干燥劑輪周圍的氣流提供了通路。通常它的尺寸適合于處理流過干燥劑輪的相同量的空氣。

　　整個臉–

　　100％的系統流量通過干燥劑輪進行最大程度的除濕。

　　混合–

　　在混合模式下，有一些氣流通過干燥劑輪，一些通過旁路。這提供了減少除濕。

　　完全旁路–

　　在干燥劑輪周圍“繞過”100％的系統流量。沒有除濕發生。
