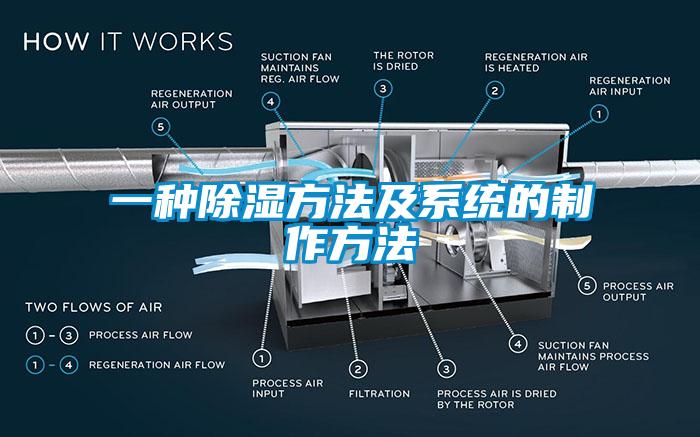

　　一種除濕方法及系統的制作方法【技術領域】[0001]本發明涉及一種利用除濕劑的除濕方法和系統。【背景技術】[0002]利用除濕劑的除濕的方法和系統主要為兩種情況，其一為液體除濕，其二為固體除濕。液體除濕的優點是除濕劑再生過程中可以有加熱，除濕過程中有冷卻，這樣導致除濕效率高，再生溫度低，但液體除濕有除濕液腐蝕性強、溶液泄露、空氣中攜帶液體等缺點。[0003]固體除濕沒有液體除濕的上面的問題，但固體除濕的除濕和再生的切換較復雜，主要有兩種方式，一種是采用轉輪轉動的方式切換，二是固定除濕塔采用閥門切換。對于固體除濕轉輪而言，由于轉輪轉動，除濕過程中一般不能冷卻，再生過程中也不能加熱，所以一般只能采取預冷卻或預加熱方式，這樣導致除濕效率低，再生溫度高。[0004]對于液體除濕和固定除濕塔而言，雖然除濕劑再生過程中可以有加熱，但當環境空氣濕度較大時，其再生溫度仍然較高。【發明內容】[0005]本發明針對上面的問題，提出了一種新的除濕劑除濕方法和系統，其除濕劑再生過程中可以有加熱，除濕過程中有冷卻，除濕效率高，再生溫度低，且即使環境空氣濕度大時仍然可以采用較低再生溫度再生，同時沒有除濕液腐蝕性強、溶液泄露、空氣中攜帶液體等缺點。[0006]本發明的目的是通過以下技術方案實現的:一種除濕方法，空氣被至少一個除濕/再生單元除濕后，一部分空氣作為產品空氣，另一部分空氣進入至少一個除濕/再生單元實現除濕劑的再生，外部熱能輸入提供再生所需要的能量(可以在再生過程中提供，也可以在再生前提供)；除濕/再生單元在除濕和再生兩種狀態間切換，切換通過風機的狀態的切換，或者通過風機狀態的切換與閥門狀態的切換共同來實現。[0007]進一步地，除濕/再生單元對空氣進行除濕過程中，有外界冷量的輸入;或者在再生過程中，有外界熱量的輸入;或者，在除濕過程中有外界冷量的輸入的同時，在再生過程中有熱量的輸入。[0008]進一步地，在除濕過程中有外界冷量的輸入的同時，在再生過程中有熱量的輸入，且除濕和再生切換時，外界熱源和冷源同時切換。[0009]進一步地，所述的除濕/再生單元為除濕劑芯體和換熱器的組成體，或為表面附有除濕劑的換熱器，或為除濕劑芯體、表面附有除濕劑的換熱器、換熱器中的兩種或者三種的組合體。[0010]一種除濕系統，系統含有兩個除濕/再生單元、兩個風機、外殼及切換系統;所述外殼上開有第一空氣口、第二空氣口和第三空氣口，兩個除濕/再生單元分別設置在第一空氣口和第二空氣口處，兩個風機分別位于除濕/再生單元的內側或外側;所述切換系統包括兩個風機切換開關和兩個熱能切換開關，所述兩個風機切換開關分別與兩個風機相連，兩個熱能切換開關分別與兩個除濕/再生單元中的換熱器相連。[0011]進一步地，所述外殼上還開有第四空氣口和第五空氣口，第四空氣口位于第一空氣口一側，第五空氣口位于第二空氣口的一側，第一空氣口、第二空氣口均設置有進氣閥門，第四空氣口、第五空氣口均設置有排氣閥門。[0012]進一步地，所述系統還包括兩個輔助風機，兩個輔助風機分別與兩個風機串聯。[0013]進一步地，所述系統還包括一個或多個除濕/再生單元。[0014]進一步地，所述的除濕/再生單元為除濕劑芯體和換熱器的組合，或為表面附有除濕劑的換熱器，或者為除濕劑芯體、表面附有除濕劑的換熱器、換熱器中的兩種或者三種的組合體。[0015]本發明的有益效果在于:本發明可以采用低品位的熱能，包括太陽能等實現除濕制冷，具有效率高，系統簡單，成本低等優點?！靖綀D說明】[0016]圖1為本發明基本原理模式一；[0017]圖2為本發明基本原理模式二；[0018]圖3為本發明第二種實現方式；[0019]圖4為本發明第三種實現方式；[0020]圖5為本發明第四種實現方式模式一；[0021]圖6為本發明第四種實現方式模式二；[0022]圖7為本發明第五種實現方式模式一；[0023]圖8為本發明第五種實現方式模式二；[0024]圖9為本發明第五種實現方式的變型；[0025]圖10為本發明第六種實現方式模式一；[0026]圖11為本發明第六種實現方式模式二；[0027]圖12為本發明第六種實現方式模式三；[0028]圖13和14為本發明第七種實現形式；[0029]圖中，外殼10、第一風機11、第一除濕劑芯體12、第一換熱器13、第二風機11A、第二除濕劑芯體12A、第二換熱器13A、第三除濕劑芯體12B，第三換熱器13B、第一閥門14、第四閥門15、第二閥門14A、第五閥門15A、第一空氣口100、第二空氣口102、第三空氣口101、第四空氣口204、第五空氣口205、第一輔助風機34、第二輔助風機34A、第三風機35、第三風機11B、第一除濕/再生換熱器42、第二除濕/再生換熱器42A、除濕劑43、第一冷源閥門441、第一熱源閥門443、第二冷源閥門442、第二熱源閥門444、第三冷源閥門445、第三熱源閥門447、第四冷源閥門446、第四熱源閥門448?！揪唧w實施方式】[0030]如圖1，圖2所示，空氣A的除濕通過兩個除濕/再生單元進行交替除濕和再生，這里所述的除濕/再生單元為具有除濕劑且除濕劑能夠再生的功能單元。第一除濕/再生單元由第一除濕劑芯體12和第一換熱器13構成，第二除濕/再生單元由第二除濕劑芯體12A和第二換熱器13A構成，兩個除濕/再生單元在外殼10內并置于兩側，兩側設有第一空氣口100和第二空氣口102，外殼中部介于兩個除濕/再生單元之間設有第三空氣口101，第一風機11可設置于第一除濕/再生單元的任意一側，圖中為左側，第二風機11A設置于第一除濕/再生單元的任意一側，圖中為右側。[0031]除濕系統1由兩個除濕/再生單元，兩個風機，外殼及切換系統構成。[0032]圖1中，第一風機11開啟，第二風機11A停止，空氣A在第一風機11驅動下，經過第一除濕/再生單元的第一除濕劑芯體12被除濕劑吸附或者吸收水蒸氣得到除濕，再經過第一換熱器13(第一換熱器13為關閉狀態)，被除濕后的空氣分為兩個部分，一部分空氣A1作為產品空氣經過空氣口101供給有需要的場合，如房間，設備等，另一部分空氣A2先經過第二除濕/再生單元的第二換熱器13A，空氣被加熱，加熱的空氣再經過第二除濕劑芯體12A對芯體進行再生，空氣降溫后，再經過停止的第二風機11A排出。由于空氣A2的含濕量低于空氣A的含濕量，與直接采用空氣A加熱后對除濕劑芯體再生相比而言，空氣A2加熱的溫度可以低。[0033]第一除濕劑芯體12被飽和后，系統切換至圖2的狀態。[0034]圖2中，第二風機11A開啟，第一風機11停止，空氣A在第二風機11A驅動下，經過第二除濕/再生單元的第二除濕劑芯體12A被除濕劑吸附或者吸收水蒸氣得到除濕，再經過第二換熱器13A，空氣被加熱，被除濕、加熱后的空氣分為兩個部分，一部分空氣A1作為產品空氣經過空氣口101供給有需要的場合，如房間，設備等，另一部分空氣A2先經過第一除濕/再生單元的第一換熱器13(狀態為關，不對空氣進行加熱)，再經過第一除濕劑芯體12對芯體進行再生，空氣降溫后排出，再經過停止的第一風機11排出。[0035]除濕系統在圖1和圖2所示狀態之間切換通過切換系統實現，所述切換系統包括兩個風機切換開關和兩個熱能切換開關，所述兩個風機切換開關分別與兩個風機相連，兩個熱能切換開關分別與兩個換熱器相連。風機切換開關使風機在開啟與停止兩種狀態之間切換。然后通過熱能切換開關切換熱能N的供給，從而使換熱器在加熱與不加熱兩種狀態之間切換，如采用電加熱，能量供給的開關即為電開關，如為蒸汽或者熱水等加熱，能量供給的開關即為蒸汽或者熱水閥門。[0036]圖1，圖2中的風機也可以是能夠正反轉的風機，風機在正反轉兩種狀態間切換，SP圖1中，風機11正轉，風機11A反轉，圖2中，第一風機11反轉，第二風機11A正轉。[0037]圖1和圖2中的空氣A—般為來自環境的空氣，A2也排出至環境，由于環境的稀釋能力，空氣A和A2不會短路。[0038]當環境的稀釋能力有限，空氣A不是環境空氣時，可以考慮采用閥門切換，如圖3所不ο[0039]圖3與圖1、圖2不同在于，增加了兩個空氣口:第四空氣口104和第五空氣口105，外殼上共有五個空氣口，即第一空氣口100，第二空氣口102，第三空氣口101，第四空氣口104，第五空氣口105，第一空氣口100設置第一閥門14，第四空氣口104設置第四閥門15，第二空氣口102設置第二閥門14Α，第五空氣口105設置第五閥門15Α。[0040]圖3中第一閥門14開，第四閥門15關，第二閥門14Α關，第五閥門15Α開，空氣Α經過第一閥門14進入，A2經過第五閥門15A排出。第一風機11開，第二風機11A關。[0041]圖3也可以切換到另一種狀態，第四閥門15開，第一閥門14關，第五閥門15A關，第一閥門14A開，空氣A經過閥門第一閥門14A進入，A2經過第四閥門15排出。第二風機11A開，第一風機11關。
